YT-20電動液壓脫模器?結構與工作原理添加時間:2022-2-17 8:50:35

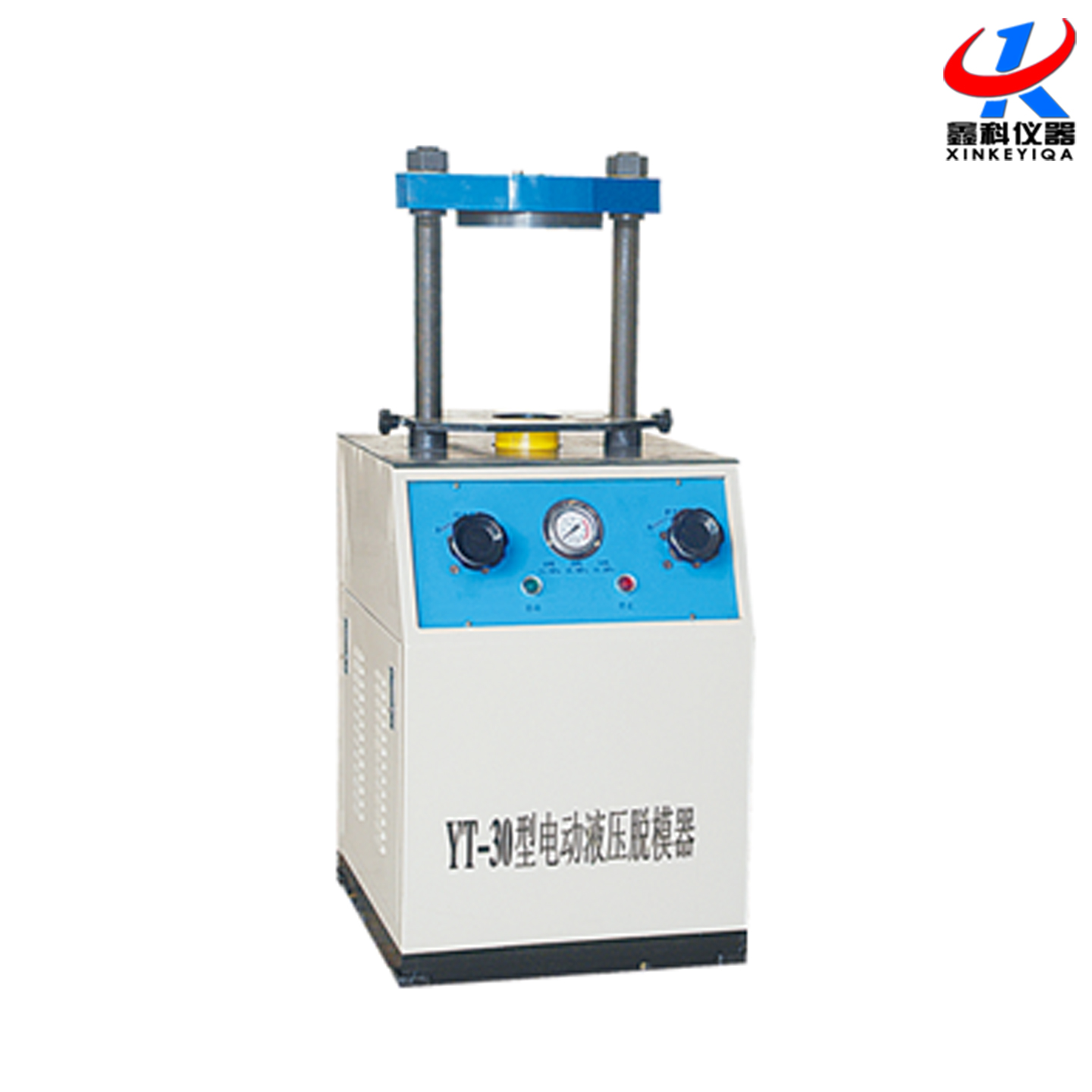

YT-20電動液壓脫模器結構與工作原理
本機主要機架液壓系統、壓力表、電氣系統等組成
1、機架部分:主要由橫梁、立柱、托盤、油缸、底座等組成。橫梁可安裝脫模附件用于Φ101.6mm、Φ100mm 、Φ50mm的試模脫模用油缸柱塞中心可安裝Φ 45mm的長短桿,拖盤是用于脫模時模筒的定位及支撐。
2、液壓系統:由液壓泵、送油閥、回油閥和油箱、濾油器及油管、接頭組成。 液壓泵為軸向柱塞高壓泵流量為0.125Mm/min 額定壓力40MPa由0.75KW三相電機直接驅動,固定在底座上。 回油閥與送油閥分別裝在前面板的左右側,均由手輪操作,右側送油閥能調節活塞上升速度,左側回油閥用于油缸下降回油送油閥上設有安全閥,過載時可溢流起安全作用。
3、壓力表:本機壓力表為1.5級精度,耐震壓力表用于測量缸內工作壓力使用時應注意壓力值嚴禁超過40MPa以防損壞機件。
4、電氣系統:由電動機啟動按鈕,停止按鈕熔斷器,繼電器等組成。
YT-20電動液壓脫模器結構與工作原理
